Unity 의 Skinned Mesh Renderer component 에서 기존의 방식과 달라진 점은 GPU 에서 정점 변환을 병렬화하기 위해 Compute Dispatches를 활용한다는 점입니다. 각 스키닝된 메시마다 별도의 Compute Dispatch를 실행하여 그 메시의 정점 변환을 GPU에서 병렬로 처리합니다. 추가로 Blendshape는 별도의 Compute Shader를 통해 이루어지며, 이 작업은 직렬화된 방식으로 진행됩니다. 이어지는 항목에서 보다 자세하게 설명하도록 하겠습니다.

개요

기존 방식에 대한 설명과 함께 각 방식들이 어떻게, 다른지, 왜 새로운 방법을 고안하게 되었는지 조금 더 자세하게 설명해보겠습니다. 이 단락에서는 이론적인 설명 위주로 진행하고, 그 다음 항목에서는 샘플 프로젝트를 통해 각각의 방식에 대한 동작 차이를 프로파일러 결과와 함께 살펴보도록 하겠습니다.

Skinned Mesh Rendering

Skinned Mesh Rendering은 캐릭터 모델과 같이 애니메이션이 포함된 메시를 렌더링하는 기술로 주로 캐릭터 애니메이션에 사용됩니다. Skinning 은 특히 많은 수의 애니메이션 캐릭터나 복잡한 메시를 다룰 때 주요한 성능 병목을 일으킬 수 있습니다. 이 경우, 뼈와 가중치에 따라 스키닝 메시의 각 정점을 변형하는 프로세스는 주로 CPU에서 처리됩니다.

그리고 Skinned Mesh Renderer를 사용한 렌더링은 GPU에서 실행되는데, 많은 수의 애니메이션 캐릭터나 복잡한 메시를 다루는 경우 성능 병목의 원인이 됩니다.

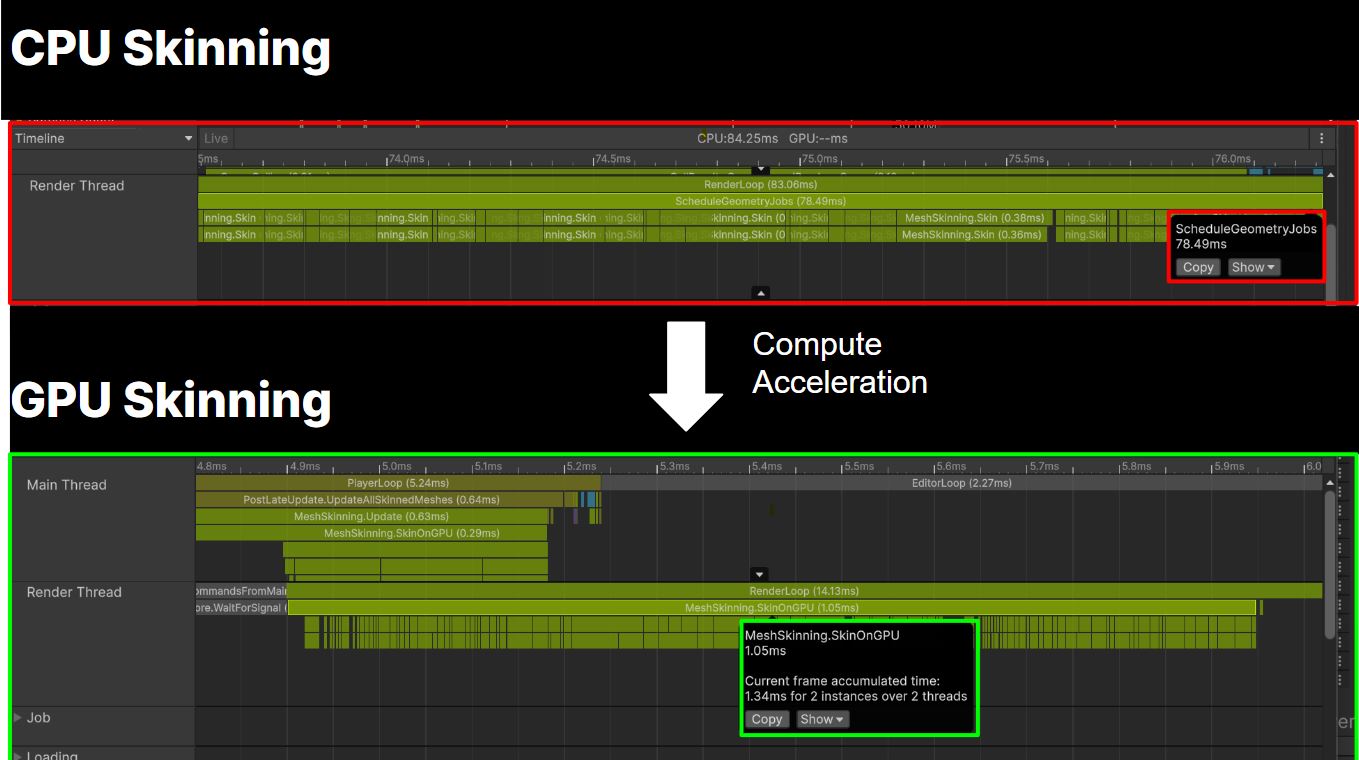

CPU vs GPU Skinning 비교

일반적으로 스키닝 과정 중 모든 정점과 blend shape를 변환하는 것은 CPU 의 역할로, 작은 모델에서는 GPU 의 제한을 받지 않으므로 본 수나 메시 복잡성에 있어 상대적으로 유용하다는 장점이 있습니다. 하지만 CPU의 처리 능력에 따라 성능이 제한될 수 있으며 대규모 애니메이션을 처리할 때에는 병목 현상이 발생할 수 있다는 단점이 있습니다.

이렇게 GPU 기반의 Skinning이 CPU 기반의 Skinning 에 비해 크게 개선되었으나, 여전히 최적화의 여지가 있습니다.

“Batched” Compute Skinning

GPU Skinning에서는 각 Blendshape 와 Skinning 된 메시 렌더러에 대한 컴퓨트 셰이더를 합니다. 이는 대량의 데이터 처리를 병렬로 수행하고 복잡한 애니메이션을 더 빠르게 처리할 수 있는 방법이지만, 특정한 작업에 최적화되어있어 복잡한 로직이나 동적으로 변경이 필요할 때에는 유연성이 떨어집니다. 복잡한 캐릭터의 경우 이로 인해 많은 Dispatch 와 GPU Barrier 가 발생하여 GPU 효율성이 저하될 수 있습니다.

Blendshapes 는 실제 skinning Dispatch 전에 별도의 Dispatch 시리즈로 처리됩니다. 각 Dispatch의 output이 다음 Dispatch 의 Input이기 때문에 다음 Active Blendshape 를 적용하기 전에 Memory Barrier 가 삽입되어야 합니다.

Dispatch 사이에 요구되는 동기화를 제거하는 간단한 방법은 없으며, skinning Dispatch 코드 내부로 Blendshape Dispatch 코드를 옮기는 것은 최적이 아닐 수 있습니다. 대신 Dispatch 순서를 조정하여 barrier 수를 줄일 수 있으며, 여기에서 batching 을 통해 최적화하는 아이디어를 얻게 되었습니다.

예를들어 4개의 active blendshape와 하나의 skin 변형을 가진 메시들이 있다고 가정해봅니다.

• {A_blend0, A_blend1, A_blend2 A_blend3, A_Skin}

• {B_blend0, B_blend1, B_blend2, B_blend3, B_Skin}

• {C_blend0, C_blend1, C_blend2, C_blend3, C_Skin}

• {D_blend0, D_blend1, D_blend2, D_blend3, D_Skin}

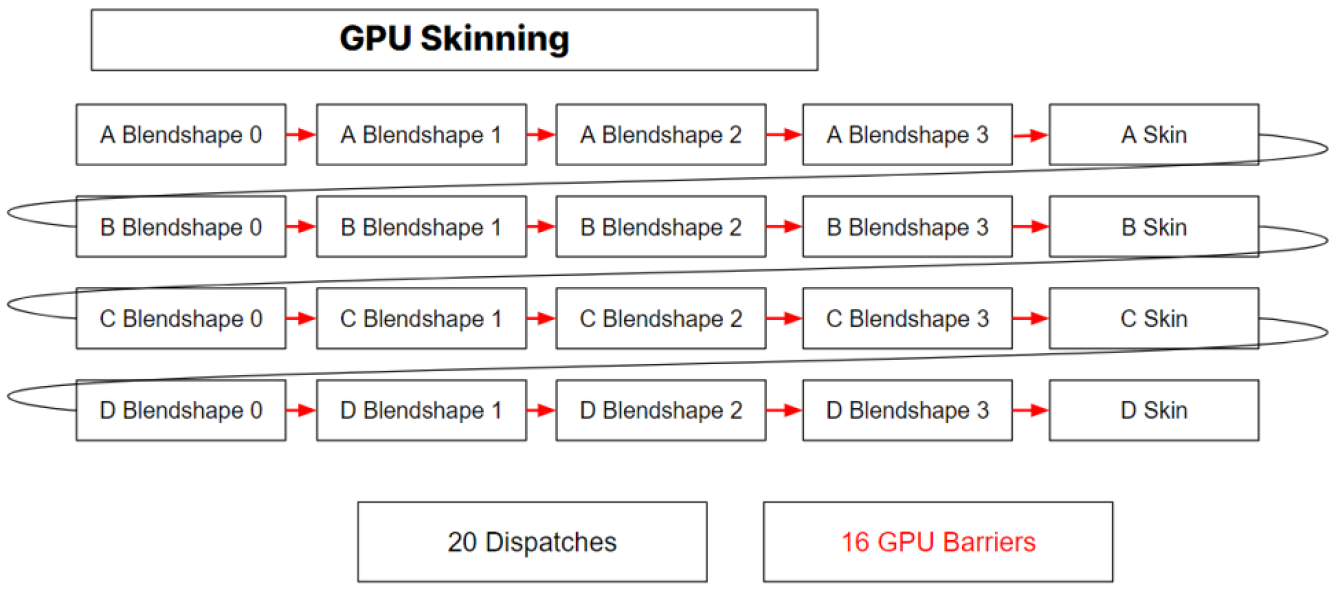

이 때, 이 메시들이 실행되면 다음과 같이 동작하게 됩니다.

20개의 Dispatches 와 16개의 barriers 가 생기는 것을 볼 수 있습니다.

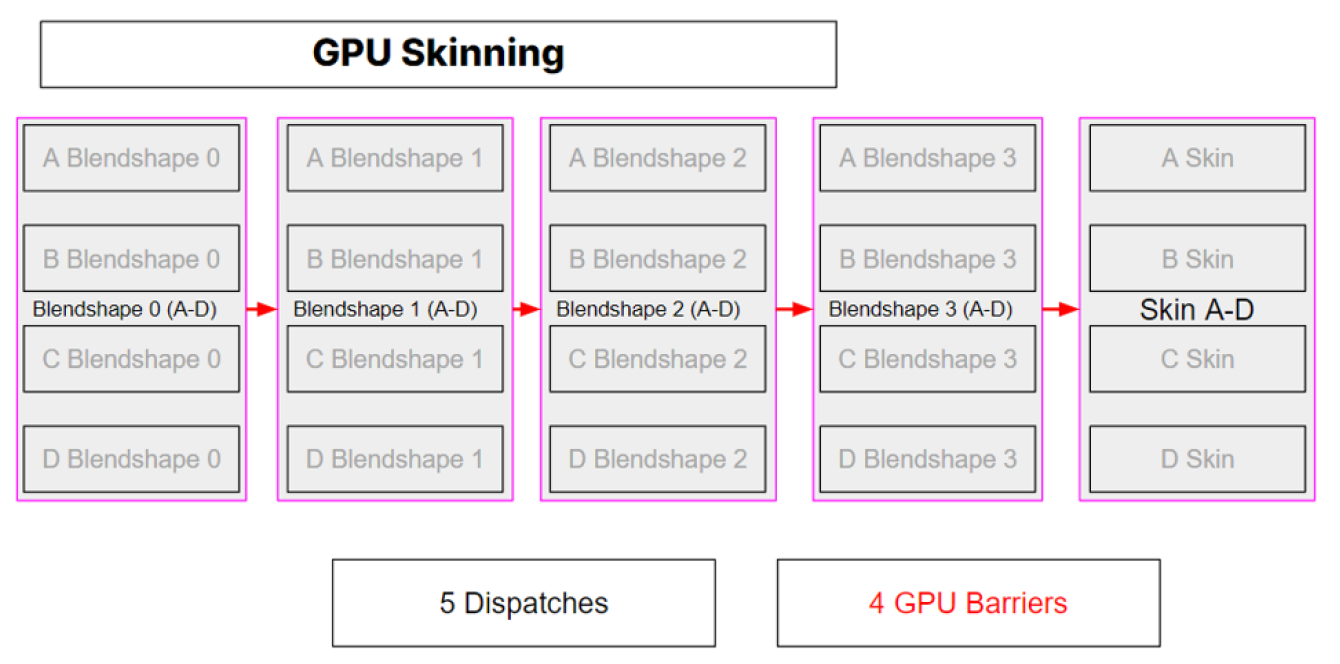

이 순서를 아래와 같이 변경할 수 있습니다.

이 경우 5개의 Dispatches 와 4개의 barriers 로 줄일 수 있습니다.

앞서 확인한 예시처럼 Batched Compute Skinning 은 스키닝 계산을 GPU에서 수행하여 많은 수의 메시를 한번의 GPU 호출로 처리할 수 있습니다. 이는 GPU에서 스키닝을 한번에 처리하여 CPU의 부담을 줄이고 GPU의 리소스를 효율적으로 사용하는 방법입니다. 또한 이 구성은 가능한 많은 Skinning Dispatch 를 배치하여 병렬로 변형되는 정점의 양을 늘리고 GPU 동기화를 줄입니다. 결과적으로 모든 플랫폼에서 Skinned Mesh Renderer 의 GPU 성능이 향상될 수 있습니다.

사용 방법

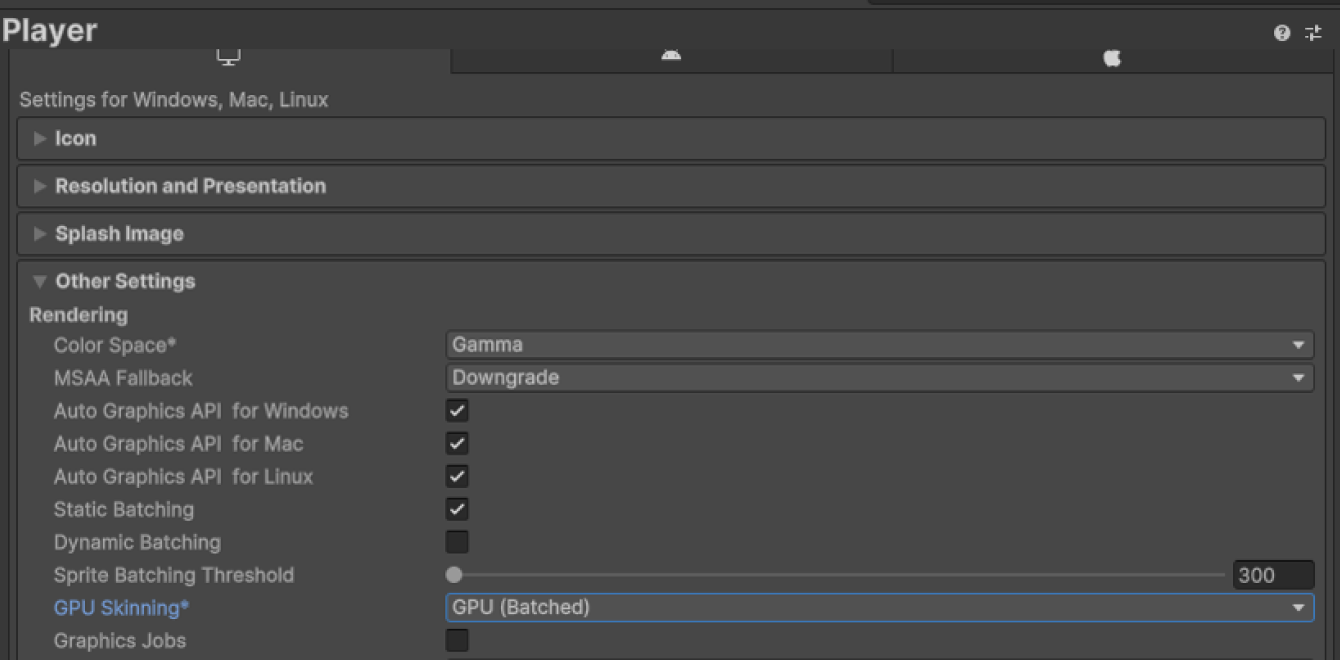

GPU Skinning 방법은 Project Settings - Player 의 Other Settings 에서 설정할 수 있습니다. Batched Compute Skinning 은 GPU(Batched) 를 선택하면 적용됩니다.

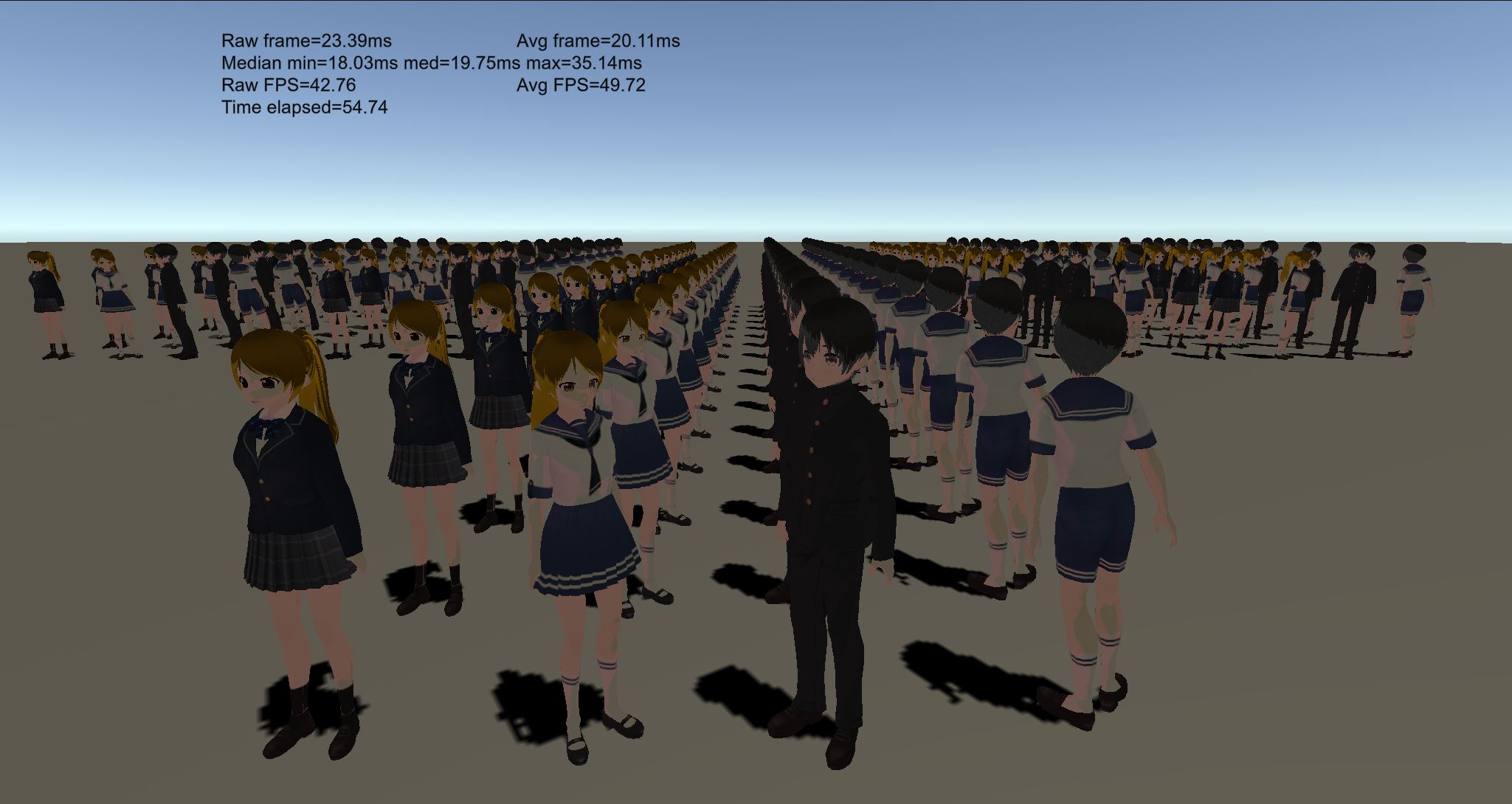

실제로 Batched Compute Skinning 을 사용했을 때 어느 정도의 차이가 있는지 확인하기 위해 blendshape 를 사용하는 Skinned 캐릭터 포함된 샘플 프로젝트로 테스트를 진행했습니다.

프로젝트 구성

에셋 스토어에서 무료로 다운받은 캐릭터들로 프로젝트를 구성하였습니다. 아래 링크에서 확인 가능합니다.

• https://assetstore.unity.com/packages/3d/characters/aika-highschool-uniform-221860

• https://assetstore.unity.com/packages/3d/characters/aika-sailor-uniform-222398

• https://assetstore.unity.com/packages/3d/characters/akio-highschool-uniform-217443

• https://assetstore.unity.com/packages/3d/characters/akio-sailor-uniform-222295

캐릭터들은 Standard Unity avatars 이며 표준 캐릭터 애니메이션을 적용할 수 있습니다. 이 캐릭터 애니메이션은 아래 표준 에셋 패키지에서 사용했습니다.

• https://assetstore.unity.com/packages/essentials/asset-packs/standard-assets-for-unity-2018-4-32351

* 이 결과는 프로젝트에서 구현한 내용이나, 측정 환경 등에 따라 성능 차이가 있을 수 있습니다.

4 standard animations (idle, stand quarter turn left, stand quarter turn right, stand half turn right)

4 blendshapes animations ( 6 channels 185 frames, 10 channels 306 frame, 8 channels 256 frames, 11 channels 286 frames)

테스트 환경 및 결과

build : Windows Standalone

Graphics API : Direct3D11

GPU : Alienwarem 15r5 laptop -  NVIDIA GeForce RTX 3070 Laptop GPU

CPU : 11th Gen Intel Core i7 - 11800H @2.3GHz

Skinning 방식에 따른 성능 차이 결과는 CPU <<< GPU < GPU(Batched) 로, CPU Skinning 보다는 GPU Skinning 이 훨씬 효율적이고, GPU Skinning 보다 batched GPU Skinning 이 조금 더 효율적으로 동작한다는 것을 확인할 수 있었습니다.

Profiling

GPU skinning profiling

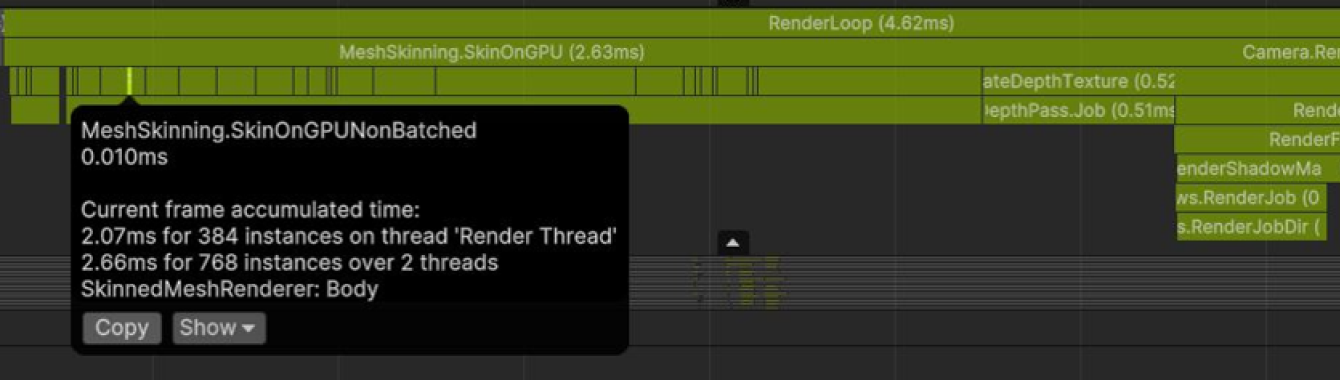

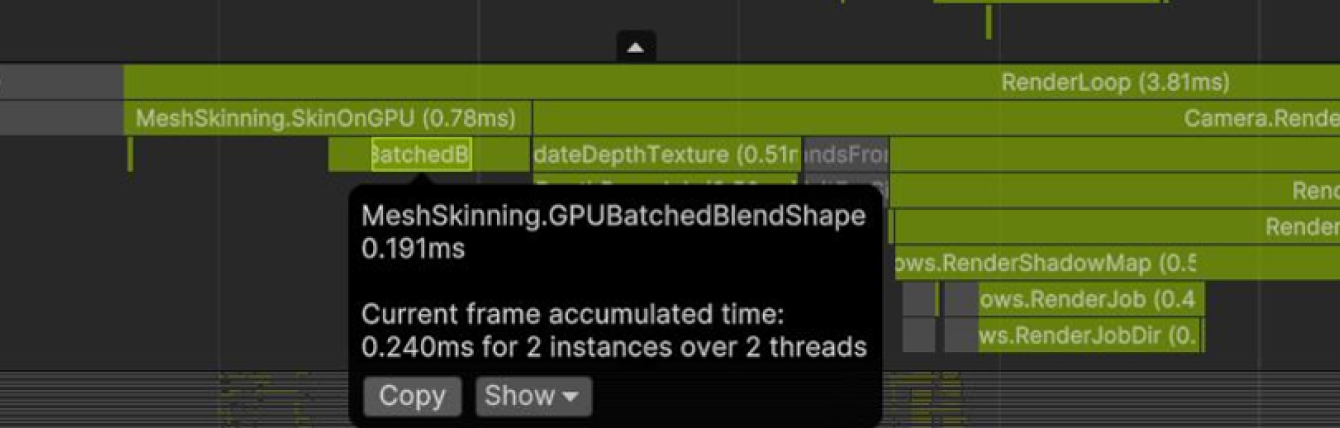

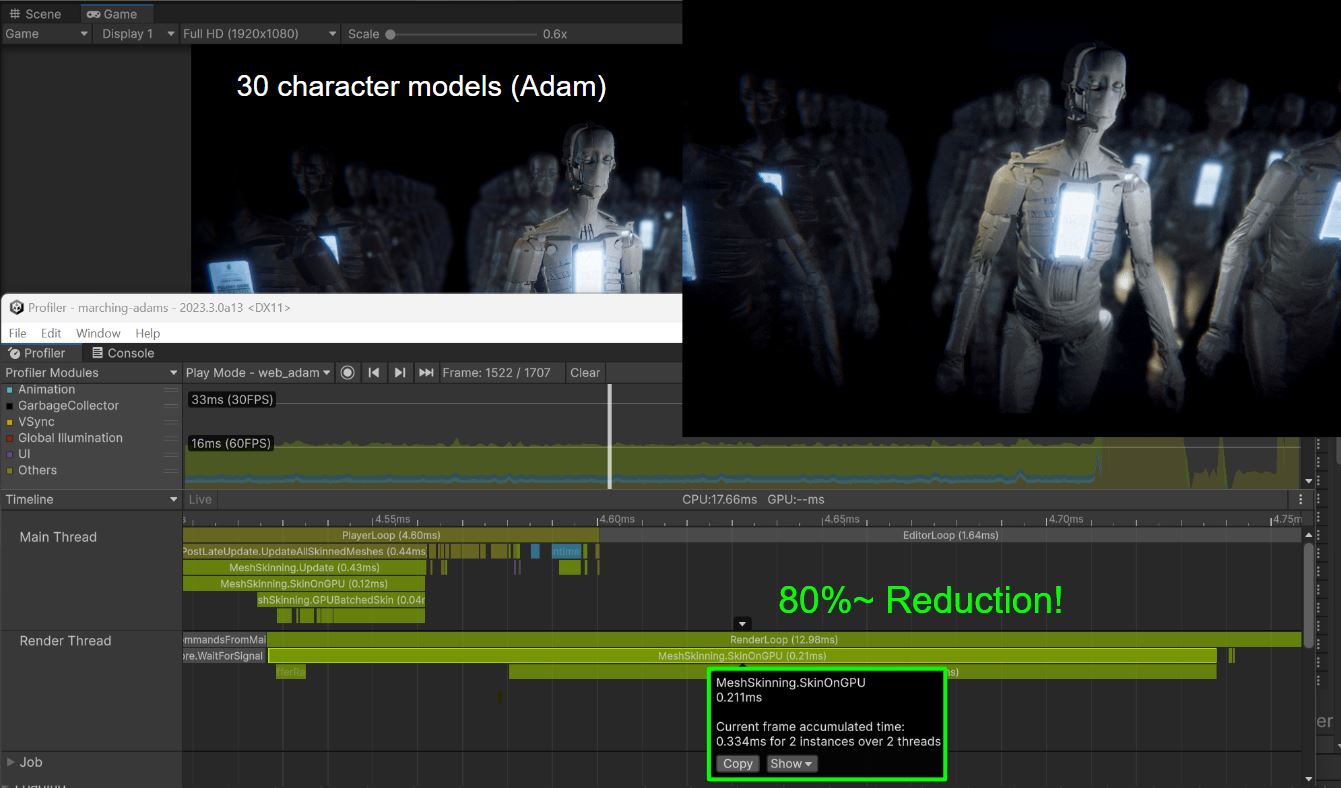

GPU Skinning 과 GPU(Batched) 를 프로파일링했을 때, Skinning 부분에서 호출되는 함수의 차이를 일부 확인할 수 있었습니다. GPU Skinning 일 때는 MeshSkinning.SkipOnGPU 에서 짧지만 다수의 SkipOnGPUNonBatched 를 호출하며 이 부분에서 2.63ms 가 소요되었는데, GPU Batched 에서는 MeshSkinning.SkipOnGPU에서 배치된 Blendshape 를 한번에 처리하여 0.78ms 로 시간이 크게 줄어든 것을 확인할 수 있었습니다.

GPU Skinning 에서는 다수의 Dispatch들로 나뉘어 각각의 명령이 다음 명령을 기다려야 해당 결과물을 입력으로 받아 다시 처리할 수 있게 되기 때문에 다수의 Memory barrier가 발생합니다. 이와는 다르게 GPU Batched 에서는 이 Blendshapes 들을 batch 하여 함께 처리할 수 있도록 변경하여 훨씬 적은 Memory barrier 가 발생한 것입니다.

이러한 개선 결과로 RenderingLoop 에서 걸리는 시간도 약 1ms 정도가 줄어든 것을 볼 수 있습니다.


GPU batched skinning profiling

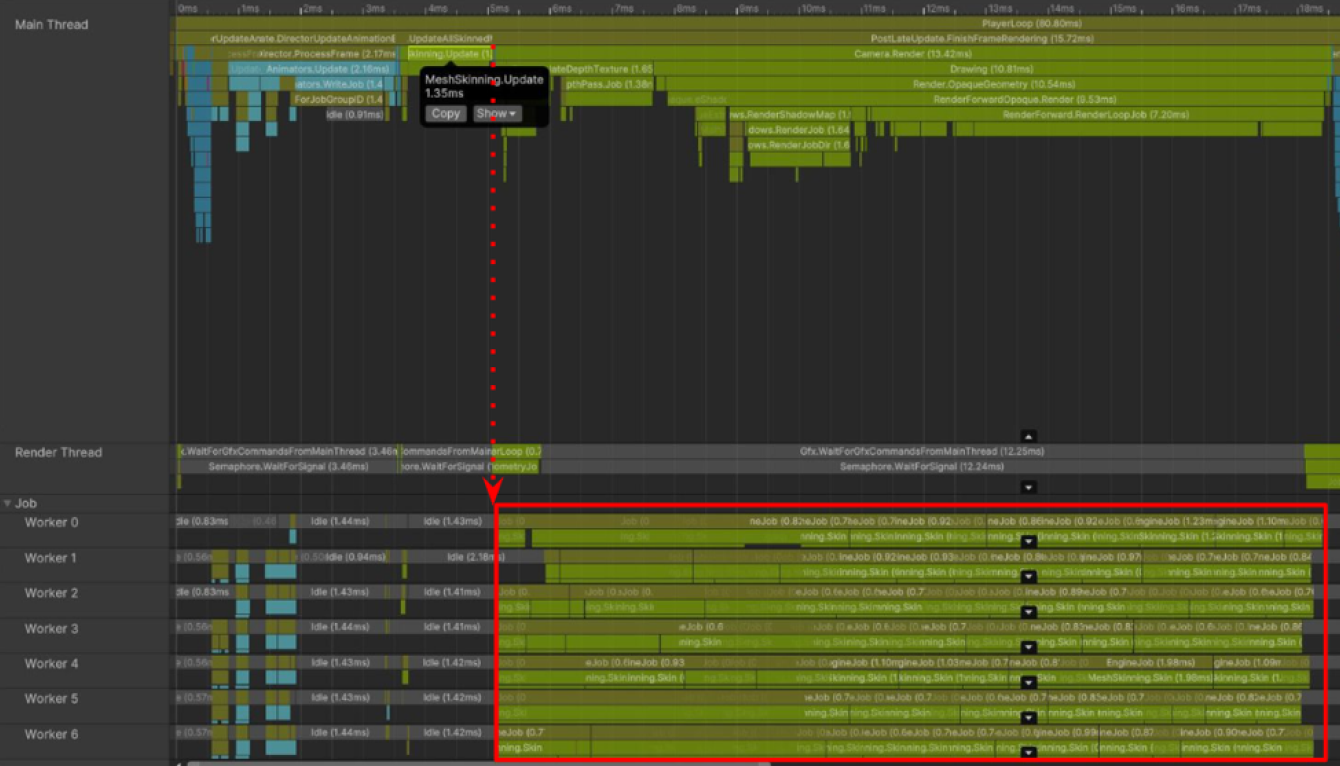

CPU Skinning 에서는 전체적으로 시간이 오래 소요되고 있는 결과를 확인할 수 있었는데, Main Thread 에서 Skinning 정보를 업데이트하고나면 실제 Skinning 과 관련하여 정점을 변환하는 동작은 Job Thread 에서 이루어집니다. CPU 에서도 이러한 동작을 병렬로 나누어 이 작업에는 12.25ms 가 소요되었지만 이 작업시간 동안 Render Thread 에서는 다른 작업을 수행하지 않고 기다리다가 모든 동작이 끝난 뒤에 그리는 작업을 시작하는 것을 볼 수 있습니다. 변환된 정점들을 그리기 위해 CPU 에서 이 정보들을 받아와야 하므로 GPU 에서 정점 변환을 포함한 작업을 포함한 것보다 시간이 더 소요됩니다.


CPU skinning profiling

정리

이 테스트 환경에서는 다수의 애니메이션과 Blendshape 를 사용하여 확인을 했기 때문에 일반적인 시나리오와는 차이가 있을 수 있습니다. 하지만 이 결과는 여러 애니메이션을 사용할 때, 적절하게 배치할 수 있는 대상이 있다면 Batched Compute Skinning 을 사용했을 때 더 좋은 성능 결과를 확인할 수 있다는 것을 보여줍니다. 추가로 Skinning 방식에 따라 리소스의 사용이나 엔진의 동작이 얼마나 달라지는지도 확인할 수 있었습니다.

다만 이 결과는 CPU 의 리소스를 사용하는 대신 GPU 의 리소스를 사용하게 되므로, GPU 의 리소스에 충분한 여유가 없는 상황에서는 성능에 크게 이득이 되지 않을 수 있습니다. 실제로 동일한 작업 환경에서 GPU 리소스를 사용하고 있는 다른 프로그램을 함께 수행하는 경우, 혹은 모바일 환경에서는 Skinning 타입 별 성능에 크게 차이가 없거나 GPU 를 사용하는 Skinning 에서 성능이 급격하게 떨어지는 상황도 확인할 수 있었습니다. 이 때문에 Skinning 방법을 결정하기 위해서는, 우선 현재 프로젝트에서 CPU, GPU 중 어느 리소스를 더 많이 사용하고 있고, 타겟 디바이스에서 어느 정도까지 리소스를 사용할 수 있는지에 대해 검토가 필요합니다.
