Sounds Urban Resort Hannam
사운즈 한남 프로젝트는, 용산구 한남동에 위치한 복합 문화공간인 사운즈 한남을 유니티 HDRP를 적용하여 만든 건축 뷰티피케이션 프로젝트입니다. 프로젝트는 복합문화 공간인 사운즈 한남을 가상으로 체험할 수 있는 인터랙티브 콘텐츠로써, 키보드와 마우스를 이용해 공간을 이동하며 프로젝트를 감상할 수 있습니다. 건물 내 관심 있는 매장을 클릭하면 현 지점에서 매장으로 갈 수 있는 최단 경로를 확인할 수 있으며, 팝업창으로 매장의 정보 또한 볼 수 있습니다.

사운즈 한남 컨트롤 키 가이드와 매장 위치 인포메이션


사운즈 한남 프로젝트를 담당한 유니티 코리아 아드리아나 에반젤리스트는 고품질 비주얼 제작이 가능한 유니티의 고사양 그래픽 렌더링 기능인 ‘HDRP(High Definition Render Pipeline, 고해상도 렌더 파이프라인)’와 코드를 직접 작성하지 않고 노드를 활용해 셰이더를 시각적으로 구현할 수 있는 ‘셰이더 그래프(Shader Graph)’ 등을 적극적으로 사용했습니다. HDRP 와 셰이더 그래프를 포함한 유니티 최신 기술을 통해 건물 내부 조명과 햇빛이 중첩되는 구간을 표현하는 등 섬세한 연출할 수 있었으며, 바람에 흔들리는 외부 조경과 빛에 반사되어 반짝이는 식물의 형태까지 정교하게 표현하는 것이 가능했습니다.

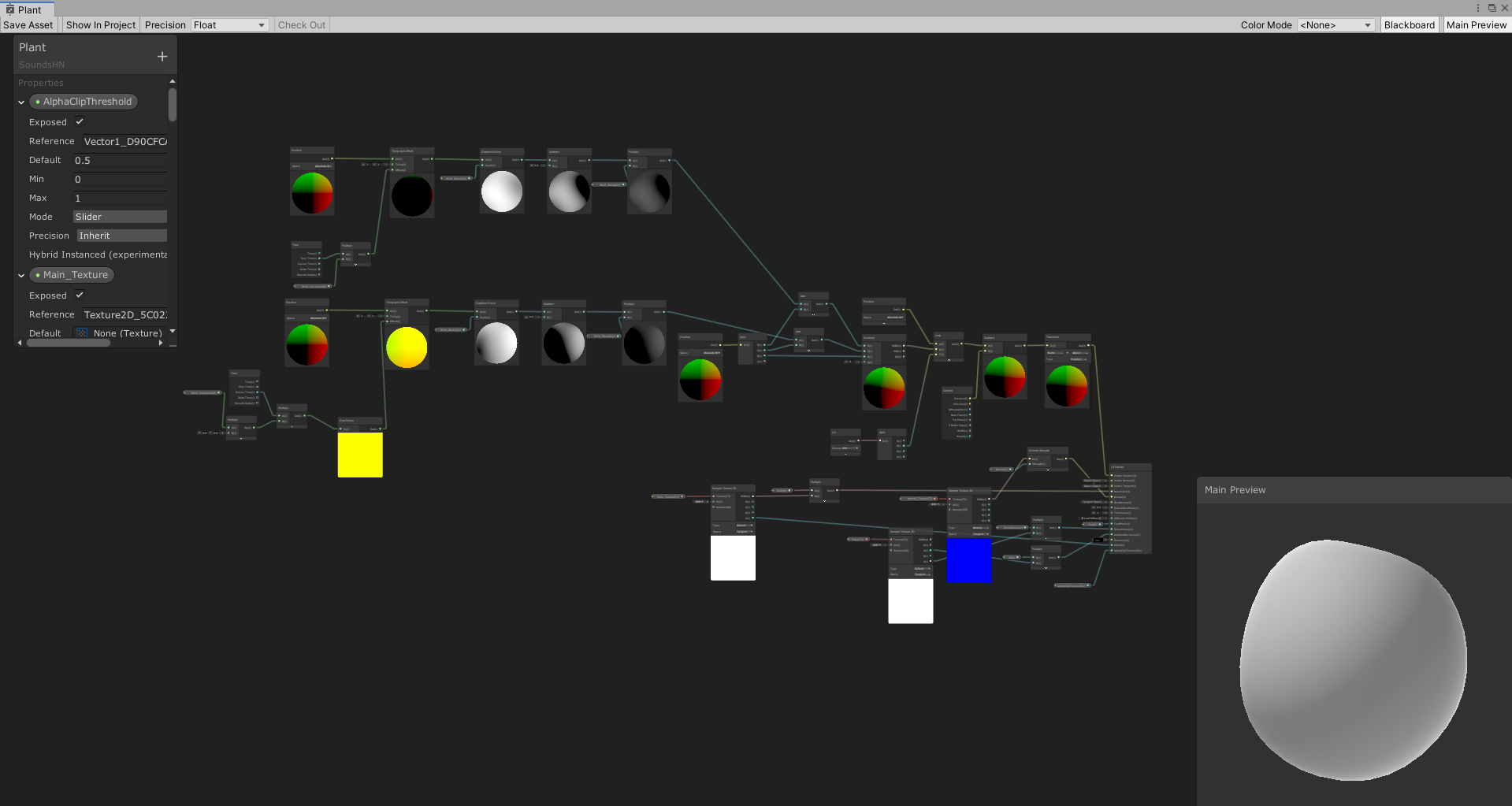

유니티 셰이더 그래프는 코드를 직접 작성하지 않고 노드를 활용해 셰이더를 시각적으로 구현할 수 있다

또한, 지난 3월, 유니티가 인수한 아토매틱스의 AI 기반 콘텐츠 제작 툴인 '아트엔진(ArtEngine)'을 활용해 사운즈 한남의 외벽 텍스처 작업을 진행하며 사실적인 디자인 시각화를 빠르게 구현할 수 있었습니다.

실제 촬영한 사진에 아트 엔진 자체 기능인 Seam Removal 기능을 사용하면 텍스쳐 작업 시 생길 수 있는 경계를 정리할 수 있으며, Contents-Aware Fill 기능으로 불필요하거나 손상 혹은 누락된 스캔본의 일부를 채울 수 있습니다. 또한, 파일을 압축하는 과정에서 손실된 JPEG 이미지의 픽셀 정보를 2배 이상 향상시킬 수 있는 기능 등 촬영한 이미지로 Texture를 만들 때 편리하게 사용할 수 있는 기능들이 많습니다.

외벽에는 PBR Material Generation 기능을 사용하여 일반 촬영 이미지로부터 알베도, 노멀, 러프니스, 글로시니스, 하이트 등을 계산하여 조명에 동적으로 반응하는 PBR 머티리얼을 생성했습니다.


Art Engine으로 만들어진 외벽과 바닥


Project Workflow & Beautification
사운즈 한남 프로젝트 뷰티피케이션 작업은 크게 건물 외관과 건물 내 매장, 인터랙티브 요소로 나누어 설명할 수 있습니다. 건물 외관은 건물 전체 외관 모델링 이후 건물 오픈 공간 내 조경, 테이블, 의자, 파라솔과 같은 프롭들을 제작 등이 포함되고, 사운즈 한남 건물과 인접한 주변 건물들은 반투명의 가상 구조물로 구현하여 주변 건물들을 표현했습니다.
건물 내 매장 및 인테리어는 사운즈 한남 Revit 데이터 내에 실내 인테리어 데이터가 없었기 때문에 한정적인 범위 내에서 구현했습니다. 지하층, 1층, 2층의 외부 공간 내 매장의 내부 인테리어와 2층 이상의 공간은 유리창을 통해 보이는 공간으로 표현했습니다.
조명에 의해 변화하는 모습 또한 사운즈 한남 프로젝트에서 주목할만한 포인트 중 하나입니다. 프로젝트 모드를 낮 혹은 밤으로 전환하면 다양한 조명에 의해 변화하는 건물 외부 모습도 살펴볼 수 있습니다.

사운즈 한남 밤 모드


사운즈 한남 작업 워크플로우



인터랙션 기능
다양한 인터랙션이 가능한 프로젝트인 만큼, 특정 매장 선택 시 최단 동선 안내가 가능한 내비게이션 기능과, 사운즈 한남 내부에 입주한 매장을 팝업으로 소개하는 스토어 팝업, 프롭들의 컬러를 변경하는 기능이 탑재되어 있습니다.
특히 내비게이션 기능은, 아드리아나 에반젤리스트가 처음 사운즈 한남 빌딩을 방문했을 때 매장들이 곳곳에 숨겨져 있다는 느낌을 받아 개발하게 된 기능입니다. 자동차에 있는 내비게이션과 같이 사운즈 한남 내 입점한 매장들이 어디에 위치해 있는지 안내해 주는 기능으로, 프로젝트에 인터랙션을 추가하는 단계에서 건물 내 매장들을 쉽게 찾을 수 있도록 구현되었습니다.

사운즈 한남 프로젝트


“처음 Revit 데이터를 받았을 때 건물의 정보들이 많은 걸 보고 이러한 정보들도 인터랙티브한 요소로 넣어보면 좋을 것 같다고 생각했습니다. Revit에 있는 정보를 그대로 사용할 수는 없어서 데이터는 Dummy이긴 하지만, 매장을 선택했을 때 매장에 대한 정보들이 나올 수 있게끔 구현되었습니다. 그 외에도 건물 밖에 있는 프롭들의 색을 바꿔볼 수 있는 인터랙티브 요소들이 프로젝트 곳곳에 숨겨져 있습니다.”

- 유니티 코리아 아드리아나 에반젤리스트


서울 오피스 프로젝트와 사운즈 한남 프로젝트
유니티 코리아는 일전에 서울 오피스 프로젝트를 진행한 바 있습니다. 실제 서울 오피스의 모습을 사실적으로 구현하여 큰 주목을 받았던 서울 오피스 프로젝트는 사운즈 한남의 비슷하면서도 다른 프로젝트였다고 아드리아나 에반젤리스트는 말합니다.



유니티 서울오피스 프로젝트


두 프로젝트 모두 뷰티피케이션 프로젝트였기 때문에 전체적인 워크 플로우는 비슷했습니다. 두 프로젝트 모두 워크스루(walk through, 도면 검토 과정에서 설계의 오류를 발견하고 수정하는 작업) 형태의 프로젝트이기 때문에, 아드리아나 에반젤리스트는 사운즈 한남 프로젝트에서 UI 나 인터랙션 부분에서 차이를 두고자 했습니다. 서울 오피스는 건물 내부에서 회의실을 비롯한 방에 들어가는 경험을 제공했다면, 사운즈 한남은 건물 전체 건물 모델이 있는 것을 활용하여, 건물 내 입점해있는 매장의 위치를 정확하게 파악하여 실제 건물을 구경하는 듯한 느낌이 들도록 생생하게 구현해냈습니다.

서울 오피스와 사운즈 한남은 커버해야 하는 면적과 받았던 원본 데이터에서는 차이점이 있었습니다. 서울 오피스의 Raw Data는 인테리어 업체에서 제공받아 내부 인테리어 모델링이 포함된 스케치업 모델에서 비롯되어 내부에 디테일한 모델링이 포함 되어 있었습니다.
건축 사무소에서 Raw Data를 받은 사운즈 한남은 총 5개의 건물이 Revit으로 구현되어 있어 다양한 건물 정보가 포함 되어 있었던 반면, 건물의 모델링은 다소 심플한 느낌입니다.

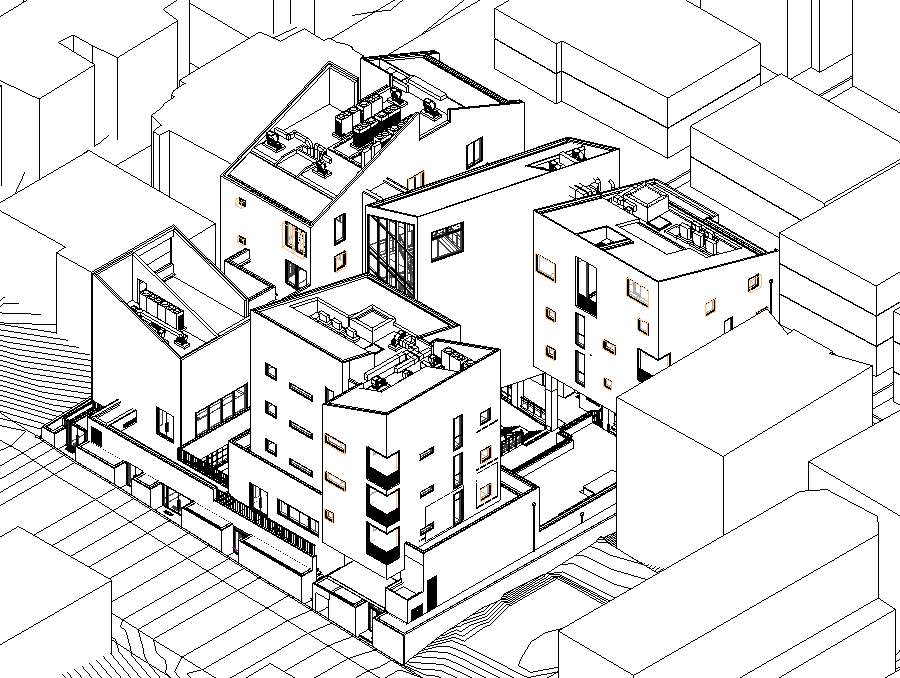

사운즈 한남의 Revit 데이터


건축 뷰티피케이션의 미래
유니티 엔진의 강점은 간편한 설정과 조작으로도 고품질의 3D 비주얼라이제이션 구현이 가능하다는 점입니다. 이러한 특징은 건축업계에서 건축물의 홍보는 물론, 설계의 정확성을 높이고 실험적인 디자인을 테스트하며 개발하는 데도 큰 도움을 줄 것으로 기대되고 있습니다.

특히나 워크스루나 프레젠테이션을 위한 시각 자료를 제작할 수 있을 뿐더러 구축될 건축물의 모습을 인터랙티브 기능을 통해 다각도로 확인할 수 있어 설계상의 결함을 신속하게 파악하고 수정하는 것이 가능합니다. 무엇보다 건축 프레젠테이션에서 고객의 요구사항을 도면에 빠르게 반영하고 테스트할 수 있도록 지원할 수 있어 고객의 프로젝트 수주 결정을 보다 앞당길 수 있습니다.

“유니티와 진행한 이번 프로젝트를 통해 사운즈 한남을 온라인 상에서 고객들에게 소개하고, 보다 다양한 인터랙티브 콘텐츠를 제작할 수 있게 되었습니다. 아름답고 감각적인 사운즈 한남의 공간들을 새롭고 효과적인 방식으로 널리 알릴 수 있는 계기가 될 것이라고 생각합니다.”

- 김정호, 사운즈 한남 대표

“건축 뷰티피케이션은 주로 마케팅 측면에서 활용도가 높을 것으로 보입니다. 버추얼 모델하우스가 될 수도 있고, 건축물 내부에서 이벤트들을 추가해 하나의 행사를 진행할 수도 있고요. 가상 전시로의 가능성도 무궁무진하다고 생각됩니다. 요즘 마음대로 돌아다니지 못하다 보니, 이렇게 가상으로 공간 인터랙션을 하며 다양한 공간을 마음껏 경험해보면 좋을 것 같습니다.”

- 유니티 코리아 아드리아나 에반젤리스트




9월 24일 (목) 유니티 웨비나에서는 사운즈한남 사례를 바탕으로 건축 뷰티피케이션과 아트엔진의 활용을 소개드릴 예정입니다. 사전 등록 웨비나로 관심있으신 분들께서는 등록하셔서 유용한 정보를 얻으실 수 있길 바랍니다.
